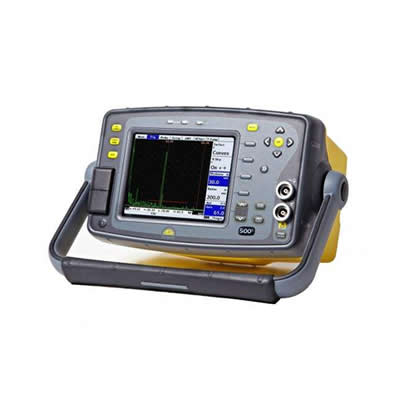

MasterScan 700M超声波探伤仪简介：
•Masterscan 700M超声波探伤仪可以在工作环境中添加和升级功能，从而减少停机时间并提高工作灵活性。
•Masterscan 700M典型应用包括焊接制造，腐蚀检测，复合检测，粘合测试，锻造和铸造，发电(包括EMATS)和通用UT检测。
•Masterscan的名字始终向技术人员提供坚固的仪器结构和卓越的性能。
•可以在工作环境中添加和升级功能，从而减少停机时间并提高工作灵活性。
•高水平的近表面分辨率，穿透功率(450V脉冲发生器 - 方波和尖峰)和卓越的信噪比是Masterscan系列的关键功能。
•为终端用户提供了一个带有全VGA显示，同步和比例输出，同步输入和尖峰和方波脉冲发生器的高端窄带探伤仪。
MasterScan 700M超声波探伤仪特点：
•直观、自定义菜单键
•*立的 DAC/AVG/DGS曲线
•角度测量模式
•Dryscan 功能
•可隨時升级各軟件功能
•带编码的B扫描
•A扫描波形保持时间可调
•4GB内存
•USB接口便于连接电脑导入/导出数据
可靠，坚固耐用：
•Sonatest超声波探伤仪可以在恶劣环境下使用，这是超声波探伤的重要性能之一。卓越的电池性能可以保证*长的供电时间，在充满电后使用时间长达18小时。Masterscan系列超声波探伤仪的外壳采用汽车级抗冲击材料制作而成，符合IP67的密封设计，使其具有特别好的防水性能。设备已经通过MIL810-G标准的爆炸测试，并已通过环境测试认证，在55℃以上的高温仍可使用。Masterscan系列探伤仪配有彩色VGA显示屏，确保在任何光线条件下仪器都能够清晰显示。内置9种背光颜色可供选择，用户可根据需要调节背光亮度以确保清晰显示，也有灰度LCD显示模式可供选择。
高清晰度显示屏：
•焊接和管道检查是Masterscan系列的主要应用，并且它们配备了用于缺陷尺寸的*新软件工具。 使用集成的测量软件减少了分析时间和速度检查。 多标准尺寸调整技术对于服务于不同客户标准的服务公司是必不可少的，特别是当服务工作变得更加国际化并且操作员需要工作到不同的代码时。
MasterScan 700M管理软件：
UTility Lite/UTility PRO数据管理软件
•UTilityLite软件可以处理你所需要的任何检测数据。软件标准版本(Lite)是随机赠送的，该软件既可以在仪器上进行查看，移动和校准，A扫描，B扫描和厚度测量，也可以在电脑上进行。在使用UTilityLite软件时，您也可以自定义检测报告格式，允许进行复制粘贴等操作，文件可以转换成PDF格式。
透过软件可以在电脑和連接的探伤机上进行文件加载，存储等操作。
文件管理软件可以以电子表格的形式对数据进行保存，分析，用不同颜色标记&输出厚度记录数据等。
探伤仪软件可以在Sonatest官网上随时随地进行升级。
•UTility Pro是版的软件，与腐蚀检测软件一起使用，可以为用户提供检测视图，缺陷位置注释，历史厚度读数以及其他所要求提供的信息。
设置检测视图（网格）模板，注释以及标签等。
在检测视图中载入已有的读数
检测数据以电子表格的形式输出，并存储在设备数据库中。
DAC
•多达20个参考点可以用于DAC曲线的创建，内置JIS/ASME 和EN1714标准曲线可供选择。用户可以选择用DAC曲线或闸门1来监测缺陷。回波振幅可以dB DAC，% DAC,或% 全屏高度来显示。
DAC曲线库
•系统内置符合以下标准的DAC曲线
EN1714 (-6dB, -14dB)
ASME (-2dB, -6dB, -10dB)
JIS DAC (+6dB, -6dB, -12dB)
•任何有效的曲线都可以用做闸门监测。选定的曲线是高亮的，颜色不同于其他曲线。
自定义DAC曲线
•除预定曲线库里预置的曲线外，用户可以自定义3条曲线。用户可输入自定义曲线, 3条每条相差+/- 20dB的自定义曲线。曲线满足所有的国际标准。
动态DAC曲线
•广泛的动态DAC曲线范围可以优化远处回波的检测分辨率。DAC曲线的高度可以根据参考增益来调节。DAC曲线和参考增益之间的关系始终被保存，而且还有从试块到样品之间传输的额外衰减。
DAC与TCG曲线的转换
•DAC曲线可以转换成TCG曲线，随后也可以转换成原来的DAC曲线。转换需要的参考点已经被采集，并且保存*左边点的参考增益，以便所有的参考回波可以被设置为80%FSH。
•注意！如果您的Sonatest超声波探伤仪需要更新软件，您可以在因特网上搜索*新版本Utility的软件，软件更新不需要返厂或返回到Sonatest的维修中心进行，用户可以自行完成。
MasterScan 700M超声波探伤仪配件：
•Masterscan 700M或D-70超探仪主机
•电池，充电器，电源线
•用户指导手册，出厂检定证书
•合格证
•便携式仪器包
•Utility(标准版)软件或USB电缆
•屏幕保护膜
•耦合剂
•可选标套配件（仅适用于D-70）
•Sitescan标准套
•仪器运输箱（可带入机舱的尺寸）488mm×386mm×229mm
•重力中心支架
•悬挂带托架
•磁性支架
•悬挂带/两个弹簧扣带/挂钩
•个性定制的橡胶外壳包裹在仪器四周以保护仪器并绝缘（仅适用于D-70）
| 检测范围 | 0-1mm，*高到 0-20,000 mm（在钢中，声速5930m/s） |
| 声速 | 256-16,000m/s.连续可调。 |
| 探头延迟 | 0-999,999μs |
| 扫描延迟 | 0-20,000mm，在钢中声速5930m/s。 |
| 增益 | 0-110dB，调节步进0.1/0.5/1/2/6/14和20 dB。 |
| 检测模式 | 脉冲回波和发射/接收，单晶和双晶（一发一收）。 |
| 阻尼 | 50和400Ω阻尼可选。 |
| 脉冲发生器 | 100～450V负尖波和方波脉冲，脉冲宽度30ns-2500ns。脉冲宽度，尖脉冲至2000μs，在负载50R时上升/下降时间<5ns，脉冲宽度可调。 |
| Active Edge TM | *的Active Edge模式可以改善近表面分辨率。 |
| 脉冲重复频率 | 5Hz-5KHz可调节，外部同步有效。 |
| 视频刷新频率 | 60 MHz |
| 检波方式 | 射频/全波/正半波/负半波。 |
| 频率范围 |
8个可选滤波器。 1)100KHZ-500KHz 2) 200KHZ-800KHz 3) 0.4MHZ-1.6MHz 4) 1.4MHZ-3MHz 5) 3MHZ-8MHz 6) 7MHZ-15MHz 7) 9MHZ-21MHz 8) 1.6MHZ-22MHz(宽频带) 用附加的Dryscan功能调节低频。 |
| 系统线性 | 垂直线性=0.5%全屏高度(FSH)，水平线性=±0.2%全屏宽度(FSW)。 |
|
80%线性抑制（清除基线噪音，不受缺陷幅度的影响）； 50%隐形抑制(增加零点偏移，减少所有回波振幅) 选用此功能时，前面板上的LED指示灯会点亮以警示 |
|
| 测量单位 | 公制(mm)，英寸(in)，或时间(μs)。 |
| 屏幕显示 |
TFT彩色半透反射式VGA（640×480）显示，显示屏尺寸； 116.16×87.2mm,A扫描区域象素400×510（常规），460×620（全屏），颜色：9种彩色模式可供选择，背光亮度可调。 |
| 闸门监视器 |
两个完全*立闸门，用于回波监控和厚度测量。 可在全屏范围内，调节闸门起始位置和宽度。 阈值由0-*（FSH）连续可调，每个闸门可以正向触发或负向触发，声/光报警功能。 闸门分辨率5ns。 |
| 闸门扩展 | 扩展范围和延迟的覆盖区域通过在闸门1的起始位置和宽度控制。 |
| AGC | 自动增益控制，能自动将闸门1中的信号调到全屏高度的10%-90%，误差在5%-20%之间。 |
| 测量模式 | |
| 模式1 | 信号监视器，可以激活闸门报警，但不显示测量值。 |
| 模式2 | 闸门中*个信号的深度和幅度。 |
| 模式3 | 回波-回波，距离测量。 |
| 模式4 | 声程的三角显示法，表面距离（包括X偏移量），曲线位置到检测表面的深度及幅度。曲面校正可以应用到被检表面凹凸不平的工件。 |
| 模式5 | 闸门至闸门间的距离测量。 |
| 模式6 | 前沿-前沿测量 |
| 模式7 | 声束角，根据声程，孔径以及孔中心深度来计算。 |
| 测量显示 | 每秒3次实时显示刷新屏幕波形，大面积测量显示。 |
| 波形平滑选择 |
1） 不使用平滑（A扫描在*小和*大值之间显示） 2） 填充（*小值设置为基准，产生1个固态的A扫描） 3） 平滑（忽略*小值，产生一个轮廓清晰的A扫描） |
| 保持时间 | 根据用户选择的速率，*前的A扫描波形渐进式淡出屏幕。 |
| Auto-cal 功能 | 根据2个参考回波自动校准声速和探头零点。 |
| 参考波形 | 显示一个已存储的A扫描波形作为参考，动态A扫描显示区域用不同颜色表示：可以快速观察到不同之处。 |
| 时间设置 | 可以根据当地时间设定，时间在状态栏可视，可以*保存在面板，A扫描数据等。 |
| 内存 | 4GB存储容量，可以保存A扫描波形，面板参数，厚度参数,B扫描数据等信息，可以保存450,000个面板参数，200,000组A扫描数据，300,000组B扫描数据，440,000组厚度参数. |
| 动态峰值记录 | 在动态回波模式，屏幕上保留所有A扫描波形，动态的A扫描波形用单*的颜色显示。用于捕获锁定动态回波的*大值 |
| 注释 | 对于存储的面板参数，A扫描数据，B扫描数据等，用户可以添加字母或数字标识作为注释。 |
| 显示冻结 | 锁定当前屏幕波形，以便于离线分析。 |
| HELP (帮助)键 | 显示软件及硬件信息。 |
| 语言 | 多种语言可选择，英语、法语、西班牙语、俄罗斯语, 汉语，其他语言按要求提供。 |
| 编码器接口 |
Lemo 4针接口（D70） D-Sub 15接口（700M） |
| 视频输出 | 700M是标准视频接口，D70用户可选视频接口。 |
| 成比例输出 | 700M有效 |
| 外部同步 | 700M有效 |
| USB连接 | 内部存储器显示为存储装置 |
| 探头插口 | BNC或LEMO (由用户选定) |
| 电源 | 锂离子电池组 14.4V，充满电后通常能使用16小时，*长使用时间18小时。电量不足时有显示。充电时间仅3－4小时。电池可单*充电，电源包可选。 |
| 充电器 | 110－240VAC，50－60Hz |
| 环境条件 | 外壳密封达到IP67级 |
| 温度 |
操作温度: -10 至 +55℃ 可以承受: -20 至+70℃ 存储温度：-40 至+75℃ |
| 外形尺寸 |
D-70:高172mm×宽238mm×厚70mm 700M:高145mm×宽255mm×厚145mm |
| 重量 |
Masterscan D-70:1.7kg（含电池） Masterscan 700M:2.5kg（含电池） |
| 质保期 | 1年 |
| 校准标准 | EN12668-1:2010（详细可根据用户要求） |
| 标准 |
振动满足514.5-5标准，手册1附件C图6 冲击满足516.5标准，手册1，15g/6ms 燃爆环境-MIL-STD 810G 方法满足511.5，手 |
