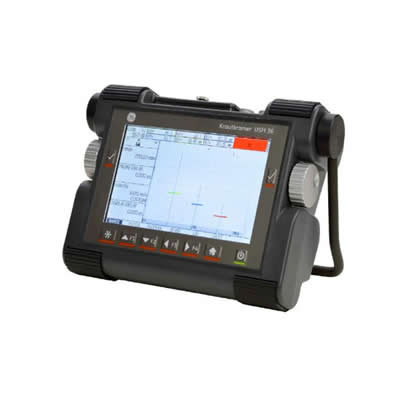

德国GE/Krautkramer USM36是GE的USM 系列探伤仪中 开发的产品。它将21世纪操作平台与GE行之有效的Krautkramer 便携式探伤仪可靠而耐用的硬件结合在一起。它包含了一系列创新功能、可确保全球的NDT检测人员采用此新仪器作为日常主力探伤仪。
USM36S是 型，加装了DGS曲线、方波和幻象波PRF
仪器特点
同类产品中Z大的可视A 型扫描显示屏
USM36中的一个重大改进就是其7英寸大屏幕、具有800x480 像素的分辨率。整个区域都可以显示清晰的 A 型扫描、使其成为同类产品中的产品。即使是在明亮的阳光下、当结束 漫长的工作后、用疲惫的眼睛也可轻松查看并准确解读信号。
操作简单而有效：
Krautkramer USM36采用大家熟悉的前款型号旋钮，但功能键如今却被简化为简单直观的6键键盘，使操作简单而有效；
检测设置也易于操作。不仅仅供在以前检测中使用过USM Go和USM Go+的技术人员使用、因为设置数据可直接从这些拥有相同用户界面的仪器中转移。此外、这种通用的界面还可确保熟悉 USM Go仪器的技术人员快速娴熟地操作。
灵活的数据报告和存储：
除了易于解读且清晰的A型扫描外，USM36数据报告还可包括屏幕截图和A型扫描视频、其中可以记录下A型扫描以供后续分析或提供检验证明。所有数据均存储在可移除式SD卡上、并可提供JPEG或BMP 格式的报告。
综合的连接性：
连接性是USM36的主要特色。数据可以存储在可移除式SD卡或U盘上、旨在进行记录或允许数据共享。VGA连接允许仪器的显示内容在外接显示器或投影屏幕上显示，以方便培训使用。
检测设置也易于操作。不仅仅供在以前检测中使用过USM Go和USM Go+的技术人员使用、因为设置数据可直接从这些拥有相同用户界面的仪器中转移。此外、这种通用的界面还可确保熟悉 USM Go仪器的技术人员快速娴熟地操作。
可在很恶劣的环境中使用：
USM36能够充分防止灰尘和水进入IP66外壳、并且可在-10°C 至 +55°C 的环境温度下操作。此外、它还可在多沙沙漠、冰冻废土以及 在潮湿的热带地区使用。
新型探伤仪的重量仅2.2kg，可通过电池或电源供电。其锂离子电池具有超过13小时的工作寿命、带内置电池充电器、适用较长的班次使用。
|
显示屏幕 |
|
|
液晶尺寸/有效范围(宽 × 高) |
7"/152.4 × 91.44 mm |
|
分辨率(宽 × 高) |
800 × 480像素 |
|
测量范围 |
4~14108mm(555")，纵波 |
|
显示屏 |
|
|
显示移位(延时) |
-15~3500 μs |
|
探头延时 |
0~1000 μs |
|
声速范围 |
250~16000 m/s |
|
脉冲重复频率 |
自动优化15~2000Hz，三种自动设置模式：低、中、 和手动模式 |
|
接头 |
|
|
探头接口 |
2xLEMO-1或2xBNC |
|
USB接口 |
USB B型接头 |
|
脉冲发生器 |
|
|
脉冲发生器模式 |
尖脉冲发生器(可选)：方波脉冲发生器 |
|
脉冲发生器电压(SQ 模式) |
120~300 V，以10V 为步进、容差为10% |
|
脉冲发生器下降/上升时间 |
10ns |
|
脉冲发生器宽度(SQ 模式) |
30~500 ns，以10ns 为步进 |
|
脉冲发生器幅度(尖脉冲模式) |
低档：120V， ：300V |
|
脉冲发生器能量(尖脉冲模式) |
低档：30 nS， ：100 nS |
|
阻尼 |
50Ω，1000Ω |
|
脉冲接收器 |
|
|
数字增益 |
动态范围110dB，以0.2dB 为步进可调 |
|
模拟带宽 |
0.5~20MHz |
|
滤波器 |
宽带：1-5MHz/2, 2.25MHz/4, 5MHz/10MHz/13, 15MHz |
|
整流 |
整流正半波、负半波、全波、射频信号 |
|
栅极 |
|
|
独立栅极 |
栅极A和B(由栅极 A 触发)，栅极C(选项、由栅极A或B触发) |
|
测量模式 |
峰值、侧翼、J侧翼、 峰值 |
|
存储器 |
|
|
卡槽 |
适用于所有标准SD卡的SD卡槽 |
|
容量 |
8GB，SD卡 |
|
数据集 |
UGO数据结构、以ASCII形式表示 |
|
报告 |
JPG或BMP格式 |
|
概述 |
|
|
电池 |
锂离子电池、工作时间：充满电时13个小时 |
|
电源适配器 |
通用供电单元100~240VAC，50/60Hz |
|
主机尺寸(宽 × 高 × 深) |
255 × 177 × 100mm (10” × 7.0” × 3.9”) |
|
重量 |
2.2kg(含电池) |
|
语言 |
保加利亚语、汉语、捷克语、荷兰语、英语、芬兰语、法语、德语、匈牙利语、意大利语、日语、挪威语、波兰语、葡萄牙语、罗马尼亚语、俄语、西班牙语、瑞典语 |
|
外壳 |
符合IEC 60529 标准的 IP66 |
|
工作温度 |
-10~55°C |
|
选件 |
|
|
AWS |
AWS校准工具、符合 AWS D1.1 结构焊接规范 |
|
DAC/JISDAC/CNDAC |
DAC校准工具，16点，符合EN1712，EN1713，EN1714，ASTM E164，ASME，ASMEIII，JIS Z3060及GB11345 等标准 |
|
DGS |
DGS校准工具，符合：EN 1712，EN 1713，EN 1714 及 ASTM E164 等标准 |
|
数据记录器 |
网格文件创建 |
|
3闸门 |
栅极C |
|
SWP |
用于脉冲发生器的参数优化，电压设置 120 … 300V，以10V 为步进，脉冲宽度设置 30~500ns，以10ns 为步进 |
|
幻影PRF |
幻影 PRF 用于识别错误回声、这类回声由低衰减材料中的多次反射造成 |
|
BEA |
布莱克沃尔回声衰减 |
|
规格符合 EN 12668 标准 |
|
|
符合 EN 12668 标准的仪器规格请参见标准包装中包含的产品 CD。 |
|
