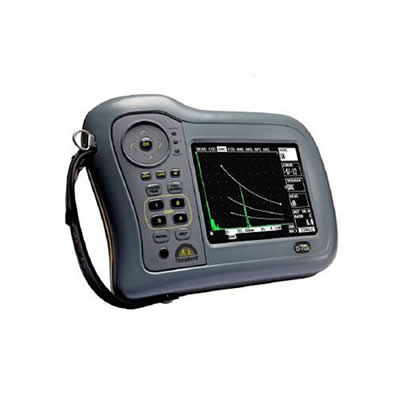

D20超声波探伤仪简介：
•D20超声波探伤仪具有着20多年的历史，其表现出高度可靠性，技术人员延续这一传统，把研究重点放在探伤仪和在新产品上的开发上
•D20系列超声波探伤仪代表着有高性能和*进的特点，经验丰富的工程师在用户界面设计上，可以确保您方便快速地使用仪器
•D20超声波探伤仪重量轻，配合人体工程学设计，是新一代便携式数字探伤仪。它的人体工程学计让操作者长时间使用也不会疲倦
•D20超声波探伤仪虽体积细少但显示屏却能展示出同类型的极高的尺寸比率
•D20超声波探伤仪拥有一个色彩传输映射TFT 作为标准显示屏，在任何光线下都能以高清度显示
•D20超声波探伤仪菜单和波形的色彩选择提高了清晰度，并带有LCD 模拟模式既定光线的读出能力及LCD 在全部天气下的温度极限能力
•D20超声波探伤仪当测试时，全屏模式*大化A 扫描区域以提高读出能力，而且它的快速反应能力和峰值捕捉功能会确保在任何情况下都清晰显示，即使它只出现一个PRF循环
•D20超声波探伤仪具有着20多年的历史，其表现出高度可靠性，技术人员延续这一传统，把研究重点放在探伤仪和在新产品上的开发上
•D20系列超声波探伤仪代表着有高性能和*进的特点，经验丰富的工程师在用户界面设计上，可以确保您方便快速地使用仪器
•D20超声波探伤仪重量轻，配合人体工程学设计，是新一代便携式数字探伤仪。它的人体工程学计让操作者长时间使用也不会疲倦
•D20超声波探伤仪虽体积细少但显示屏却能展示出同类型的极高的尺寸比率
•D20超声波探伤仪拥有一个色彩传输映射TFT 作为标准显示屏，在任何光线下都能以高清度显示
•D20超声波探伤仪菜单和波形的色彩选择提高了清晰度，并带有LCD 模拟模式既定光线的读出能力及LCD 在全部天气下的温度极限能力
•D20超声波探伤仪当测试时，全屏模式*大化A 扫描区域以提高读出能力，而且它的快速反应能力和峰值捕捉功能会确保在任何情况下都清晰显示，即使它只出现一个PRF循环
| 检测范围 ： | 5～5000mm（钢），1mm步进连续可调 |
| 声速 ： | 1000～9999m/s，连续可调 |
| 探头延迟 ： | 0～999.999μs ，连续可调 |
| 扫描延迟 ： | 0～5000mm，步进0.05mm（钢） |
| 增益 ： | 0～110dB，步进0.5/1/2/6/14和20dB |
| 检测模式 ： | 脉冲回波和发射 /接收 |
| 闸门 ： | 起始位置和宽度可在全部范围内调节。振幅0-*， 0.5% 可视步进和音响报警。正向触发 |
|
测量模式： 深度： 回波-回波： 闸门-闸门： 三角法： T-Min模式 ： |
闸门中信号的深度和幅度 回波 -回波间的距离测量，闸门2自动定位 回波 -回波间的距离测量，闸门2手动定位 声程、深度和表面距离的三角法显示。跳跃深度和曲面补偿的计算，对探头的X-补偿。 在深度模式保存*小厚度读数 |
| 脉冲发生器电压 ： | 脉冲200v 峰值振幅，上升/下降时间﹤10ns 在50 欧姆内。固定20ns 脉冲宽度 |
| 方波脉冲器 ： | 优化每个宽频脉冲 |
|
脉冲重复频率： |
30～500Hz，步进5Hz |
| 屏幕显示 ： | 彩色半透反射式TFT：显示区域111.4x83.5mm，A扫描面积315x200像素*大光线可视度 |
| 视频刷新频率： | 50或60Hz |
| 检波方式 ： | 全波、正半波、负半波、RF |
| 频率范围 ： | 1MHz/2.25MHz/5MHz，宽频带 1～20MHz |
| 垂直线性 ： | 1%全频高度 |
| 放大器线性 ： | ± 0.1dB |
| 抑制 ： | 0～50%线性抑制，抑制有效时LED报警灯闪烁 |
| 波形平滑 ： | 产生平滑包络信号 |
| 测量单位 ： | 公制 （mm）、英寸（in）、时间（μs ） |
| AGC ： | 自动增益控制能将回波设置到用户选定的电平 （10～90%） |
| DAC ： | *多可使用10点制作数字化DAC 曲线；涉及-2/-6/-10/-12/-14dB 曲线可以从JIS,ASME,EN1714模式中选出。 |
| AVG/DGS ： | 按探头数据自动计算缺陷大小 |
| TCG ： | 时间矫正增益40dB动态范围，30dB/ms，直到有10个定义曲线的点 |
| A-扫描存储 ： | 5000幅波形 |
| 面板参数存储： | 可存储100组已校正的面板参数 |
